DESCRIPCIÓN

Información básica.

N º de Modelo.	MS-1450
Código hs	8441809000
Capacidad de producción	5 juegos/mes

Descripción del Producto

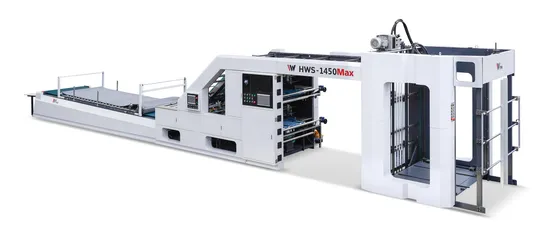

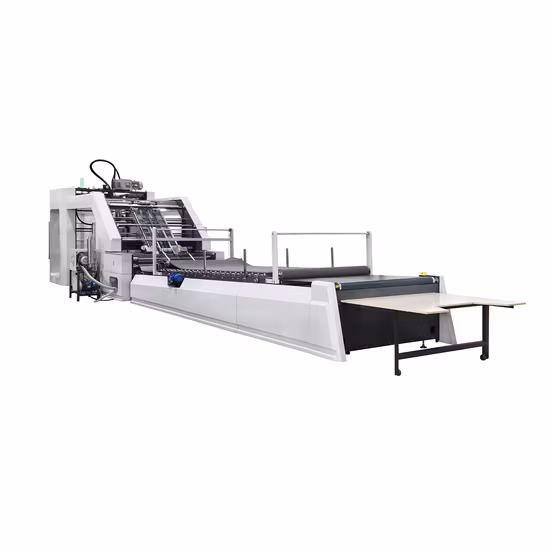

MS-1450 Máquina laminadora de flautas de alta velocidad (accionada por servo)

Datos técnicos

Modelo		DX-1450
Máx. Tamaño de hoja (ancho x largo)		1450*1450mm
Mín. Tamaño de hoja (ancho x largo)		450*450mm
Espesor	Hoja superior	120~600gsm
Espesor	Bajera	0,5-10 mm (flauta B, A, AB, E, etc.)
Precisión de laminación		±1,5 mm
Máx. Velocidad		150 m/min (sujeto a la calidad y especificaciones del tablero), por ejemplo, alrededor de 10 000 hojas/hora con una longitud de 600 mm
Fuerza		22kw
Dimensión L*W*H		15000x2250x2350mm
Altura del papel inferior		400 mm
Altura del papel superior		1800 mm

* ESTE CATÁLOGO ÚNICAMENTE PARA REFERENCIA, LOS TEMAS DE ESPECIFICACIÓN CAMBIAN SIN PREVIO AVISO Funciones de la máquina laminadora de flautas Esta máquina laminadora de flautas automática de alta velocidad es capaz de laminar y pegar una combinación de cartón corrugado y cartón juntos. Después del corte o corte del molde, los productos laminados se pueden convertir en cajas de cartón, paneles publicitarios y productos relacionados.

Sección de alimentación de hojas superiores

El alimentador automático de succión de vanguardia garantiza un funcionamiento estable a alta velocidad; sin ajustes adicionales para diferentes tamaños de hojas, el peso del papel varía de 120 gsm a 600 gsm, fácil de operar. Espacio de operación suficiente debido a que no hay alimentador de succión sobre las pilas de papel; La placa de apilamiento tipo E baja ideal y el dispositivo de elevación de alta velocidad garantizan un apilamiento rápido de papel para ahorrar tiempo y aumentar la eficiencia. Dispositivo de precarga por riel equipado de serie.

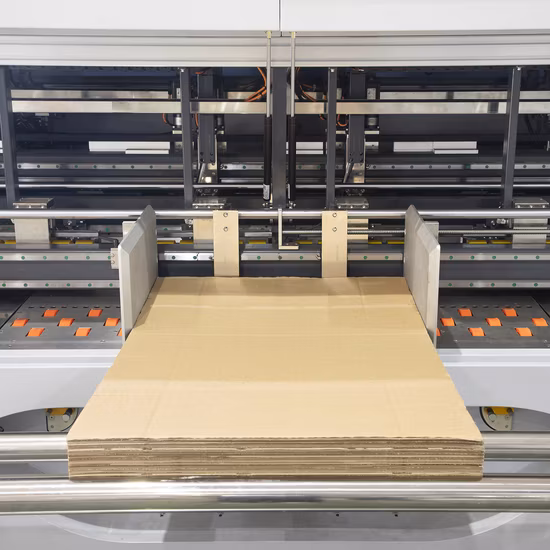

Sección de alimentación de sábanas bajeras

Las correas de succión inferiores accionadas por un servomotor Yaskawa garantizan una alimentación precisa de las hojas. La barra neumática puede presionar el borde frontal de las tablas para una alimentación suave cuando las tablas están curvadas.

Sistema de transmisión

Transmisión de potencia distribuida uniformemente mediante combinación de engranajes y correas, sin mantenimiento, bajo nivel de ruido y alta eficiencia.

Sección de pegado

El mecanismo de rodillo de acero inoxidable con revestimiento de alta precisión garantiza una aplicación uniforme del adhesivo. El mecanismo especial garantiza que el papel se retire del rodillo de encolado, es fácil de limpiar, desmontar y ajustar. Tres sensores para controlar el nivel de volumen del pegamento automáticamente. El tapón de pegamento lateral garantiza que no se desborde a alta velocidad y que el pegamento no se recupere. -circulación a alta velocidad.

Panel de control

Componentes de la máquina

Componentes	Marca	Origen
SOCIEDAD ANÓNIMA	Delta	Taiwán
Pantalla táctil	Delta	Taiwán
Servo motor	Delta/Schneider	Taiwán
Convertidor de frecuencia	Delta	Taiwán
Bomba de aire	Becker	Alemán
Motor	siemens	Alemán
Interruptor del aire	Schneider	Francia
Botón/Interruptor	MOELLER	Alemán
Sensor fotoeléctrico	Omrón	Japón
contactor	Schneider	Alemán
Relé	Omrón	Japón
Codificador	Autonica	Corea
reductor	encalado	Taiwán
Válvula de alta frecuencia	SMC
Cojinete	NSK	Japón
Correa de distribución	PUERTAS	EE.UU
Cinta transportadora	nitta	Japón
